不同的電網系統如何選用浪涌保護器-這么選更省錢【杭州易造】
交流系統的浪涌保護概念的設計取決于現有的電網系統等，這些系統可以根據提供電源的變壓器的接地設計、用電系統以及它們之間的連接而變化，目前低壓電網系統主要有4種，那么不同的電網系統如何選用浪涌保護器呢？下面小編帶大家來了解。
一、TN-S系統
不同的電網系統如何選用浪涌保護器,在這個電網系統中，供電變壓器的一個點——通常是中性點——通常直接接地。中性導體 (N) 和保護導體 (PE) 在單獨的導體中連接到用電系統。三相電源由五根導線組成：L1、L2、L3、N 和 PE（圖 1）。
圖1：TN-S系統
二、TN-C系統
不同的電網系統如何選用浪涌保護器,在該電網系統中，供電變壓器的中性點直接接地。中性導體和保護導體通過一根導體 (PEN) 連接到用電系統。三相電源由四根導線組成：L1、L2、L3 和 PEN（圖 2）。
對于上述兩種TN系統，在選擇浪涌保護器時，只需遵循相關的國家標準，如GB50057，GB51343等要求來選擇即可，對浪涌保護器本身的要求也是符合國標即可，無需特殊的性能要求。還有，考慮到GB12325規定，220V電網內正偏差不大于7％以及SPD會老化等因素，通常在SPD選型時應選擇Uc＞220V的浪涌保護器。
圖2：TN-C系統
三、TT系統
不同的電網系統如何選用浪涌保護器,在該電網系統中，變壓器的接地點僅作為中性導體連接到系統。電氣系統的各個部分連接到與變壓器接地點分開的本地接地系統。中性導體和本地保護.
導體通過單獨的導體連接到用電系統。三相電源由五根導線組成：L1、L2、L3、N 和本地 PE（圖 3）。
圖3：TT系統
對于TT系統來說，我們必須將浪涌保護器安裝在過電流保護裝置的下游，而且根據IEC相關標準規定，電氣絕緣允許承受的過電壓為Uc＋1200V，過電流保護裝置應在5s內自動切斷。
四、IT系統
不同的電網系統如何選用浪涌保護器,在該電網系統中，供電變壓器的中性點不接地，或僅通過高阻抗接地。電氣系統的各部分連接到與變壓器接地點分開的本地接地系統。如果中性導體也從提供能量的變壓器的中性點布線，則該中性導體與本地保護導體分開布線。三相電源由四根或五根導線組成：L1、L2、L3（如果適用）和本地 PE（圖4）。
IT 系統的一個特點是對地絕緣故障可能會在有限的時間內發生。該相接地故障只需通過絕緣監測檢測并上報，以便及時糾正。只有在發生第二次接地故障時，才會導致兩相之間短路，相關的浪涌保護設備才會跳閘。因此，用于 IT 系統的電涌保護器必須能夠承受系統的相間電壓以及容差。這是由規范要求確保的，即只有最大連續電壓至少為相間電壓加上容差的 SPD 才能用于 IT 系統中的相和 PE 之間。
圖4：IT系統
不同的電網系統如何選用浪涌保護器？你了解了嗎？由于篇幅有限，小編只是簡單的做了一個介紹，如果您想要了解更詳細的內容，小編這里有不同電網的選型方案，比較實用，適合電氣設計人員使用，歡迎來電索取。
-End-

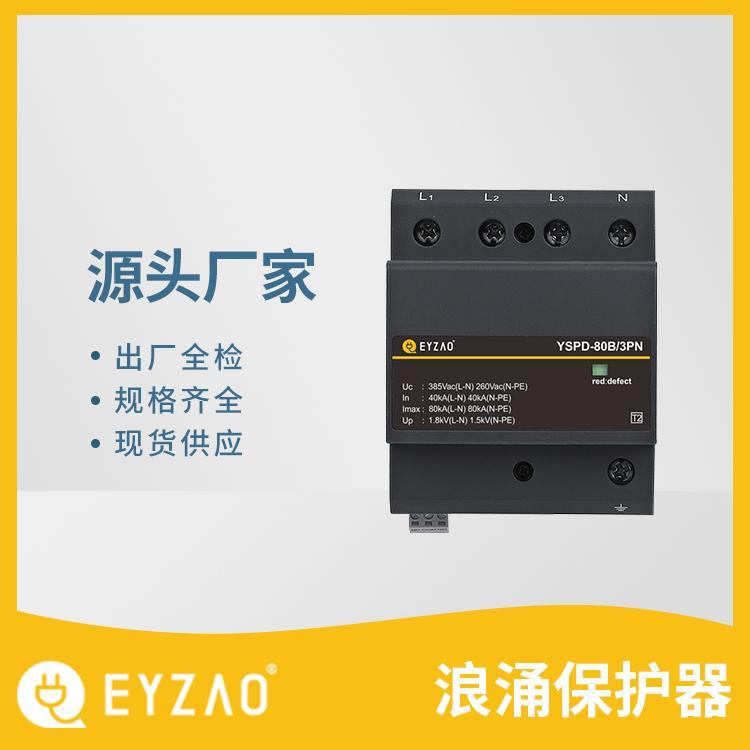

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。
