太陽能光伏浪涌保護器的選型-點擊獲取選型卡-易造防雷
由于光伏設備長期暴露在戶外,并且逆變器的電子元件又非常敏感,為確保其使用壽命,有效的雷擊和電涌保護是必不可少的。光伏設備中產生電涌的原因主要是:雷擊放電和上游電源系統的開關操作引起感性或容性的耦合電壓。雷電引起的電涌會損壞光伏模塊和逆變器,給設備的運行造成嚴重的后果。下面本文從兩方面來介紹一下光伏浪涌保護器的選型。
一、交流側SPD的選型
依據GB/T 18802.32所示,用于保護光伏系統交流測的SPD應遵循IEC 60364-5-53:2015第534章的規定。其中特別標注出:交流導線和地之間的電壓取決于逆變器技術,并不總是標準正弦交流電壓,在交流側選擇SPD宜考慮電壓波形失真,例如預期有明顯的尖峰,也就是通常所說的諧波干擾。所以在選擇SPD時,不僅要選取適用的各項參數,還需選取具有抗諧波功能的SPD。

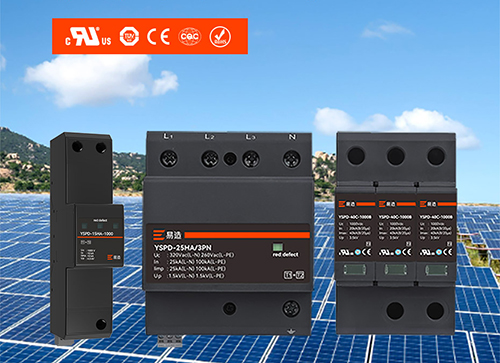

易造EPO-40CL系列可插拔式光伏防雷器,特別帶有2000V的隔離模塊,能有效避免系統的諧波干擾并確保低電壓保護水平,可以滿足光伏交流系統電涌保護的需要。
二、直流側SPD的選型
依據GB/T18802.32所說,由于光伏系統特定的UI特性,只能安裝明確指定用于光伏直流側的SPD,這些SPD應符合IEC 61643-31的要求。
在選型時,除去常規參數外,需注意兩項參數:Ucpv、Iscpv。
Ucpv:所有SPD保護模式(正/負,正/地和負/地)的最大持續工作電壓Ucpv應大于或等于光伏陣列在所有使用條件下的最大開路電壓Uoc max。
Iscpv:當電池連接到直流電路時,需滿足附加要求,因為電池提供的短路電流可能會遠高于光伏陣列可提供的電流。

根據光伏系統直流側是否接地,選擇SPD不同的內部連接方式:
接地的光伏系統直流側SPD的連接方式可以分為兩種:I型、L型
不接地的光伏系統直流側SPD的連接方式可以分為三種:Y型、三角型、U型通常情況下光伏系統常采用不接地系統。
易造科技研發的光伏直流浪涌保護器,采用Y型全對稱保護,并根據光伏系統不同的電壓等級,配備相應的的浪涌保護器。防震動可插拔模塊設計,即使運輸震動、電流泄放時受到?jīng)_擊都不會使模塊松動。大遮弧擋板的設計,加大了爬電距離,大大降低失火風險。多種安裝模式,包括帶底座和不帶底座的PCB固定和DIN軌道安裝,能更好滿足各類光伏系統場景的需求。
-End-
易造防雷浪涌保護器的主要優勢:
易造復合型防雷電源SPD專用浪涌保護器,20年設計壽命,一體式組合低壓電源防雷器小體積大通流,低殘壓、高TOV耐受1800V;MG串聯技術,0漏流0續流;密封結構無外泄電弧,不起火。
易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù),實現了防雷SPD的能量自動協調功能,安裝時無需考慮兩級電源交流SPD間的距離,t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端,安裝更快捷!
易造國產優質浪涌保護器品牌廠家,外殼采用PA66高阻燃絕緣防護材料,符合UL94V-0 RoHS REACH認證,一體式復合型組合設計防震防潮耐高溫,易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是國家高新技術企業、杭州市“雛鷹計劃”企業,通過了ISO9001、ISO14001、ISO45001、3C等質量管理體系認證,國內專業電源防雷設備生產廠家,擁有全套風電浪涌保護器生產制作技術。主要生產一體式、復合型、單相、三相、兩相、直流、混合型等款式,提供不同配電系統對一級浪涌保護器、二級浪涌保護器的1PN、2P、3P、3PN、4P等全系列電源防雷模塊,SPD通過了UL、CSA、TUV、CQC、CE等權威認證,1500+規格型號可選擇,滿足所有低壓設備的電涌防護要求。
